使用PET塑鋼帶或鋼帶對儲能鋰電池模組進行捆扎包裝要注意以下幾點：

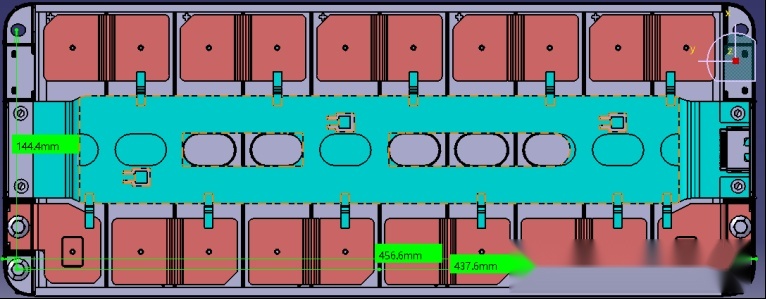

一是電芯堆疊工藝 將電芯、端板總成堆疊成模組，堆疊時需要注意不能有溢膠現象。堆疊時模組兩側需要對電芯對齊處理，兩側需要有對齊機構，側面平面公差≤0.5mm。堆疊工裝與電芯接觸的地方不能對電芯造成損傷。對電芯進行堆疊基準面可根據乙方技術水平和電芯尺寸公差范圍（目前電芯高度圖紙公差0.5mm）、Busbar（硬）選取，但需保證極柱面水平公差≤0.3mm，同時不能出現因Z向高差因素引起的焊接缺陷。

模組堆疊過程中，組件、電芯具備定位機構，居中堆疊，每堆疊一個組件需進行一次整形壓緊（長度、寬度），整個過程中防止電芯短路。不得損壞電池及組件外觀，不可造成電池絕緣藍膜破損。堆疊前后都應該能夠判斷電芯極性符合模組的串并聯規則。當判斷出現異常時應能報警。

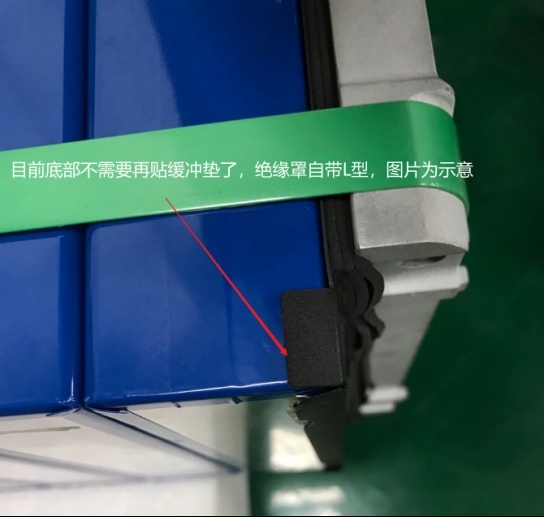

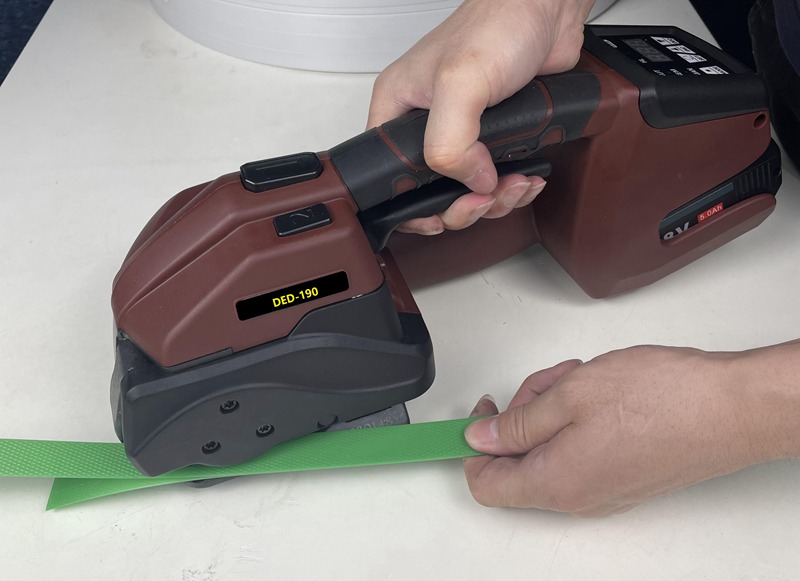

二是電芯捆扎帶工藝 上（電芯上，極柱方向）綁帶材質為鋼帶或PET塑鋼帶，預制成矩形到貨。人工將鋼帶套進加壓的模組內；下綁帶為PET材質，成捆來料，采用打包機進行緊固捆扎，緊固力夾緊力150-500kgf可調。PET扎帶接口處人工包布基膠布進行保護，避免溫度或毛刺損壞電芯。

模塊長度方向在加壓過程中具備測量模組保壓時長度功能，具備模組長度實時測量功能，記錄模組壓緊力。對壓力和模組長度能實現實時防呆邏輯，當任一參數超限時能夠報警且停止；模組夾緊力、尺寸能追溯。設備的裝配壓力精度1％，設備長度測量精度0.2mm。

需要很終控制模組端板的安裝孔中心距綁帶捆扎后需要測量模組端板的中心距是否在要求的范圍內。需要夾持工裝保證捆扎過程中對所有模組部件的定位。模組長度、寬度方向上的公差≤±0.2mm。

從堆疊完成到烘烤完成的過程中，電池模組始終有保壓工裝（重點保持模組長度方向）進行定型。模組抓取過程中要考慮性設計，機械抓手為整體式抓緊，禁止僅通過端板吊裝孔抓取翻轉。鋼帶從電芯極柱方向套入模組的過程中需設計相關絕緣防護措施。由于鋼帶是矩形整體到貨。如果乙方方案是倒置堆疊，則需要提前將鋼帶預埋在托盤中，需要在后續工序中體現。
